圆柱孔调心滚子轴承

中文：圆柱孔调心滚子轴承

英文：Cylindricalroller bearings

产品特征

圆柱孔调心滚子轴承具有两列球面滚子，外圈有一个共同的凹型球面滚道，内圈有两条与轴承轴线倾斜一角度的凹型滚道，外圈滚道的曲率中心与轴承中心一致。圆柱孔调心滚子轴承是自调心的，不受轴与轴承箱的不对中或轴变形挠曲的影响，可以补偿由此引起的同心度误差。该类轴承除承受径向载荷外，还可承受双向轴向载荷及其联合载荷，承载能力较大，同时具有较好的抗震动、抗冲击能力。圆柱孔调心滚子轴承主要应用于钢铁、矿山、造纸、船舶、纺织机械、磨煤机、电力等行业的各种机械设备中，是机械工业中使用最为广泛的一类轴承。

产品分类

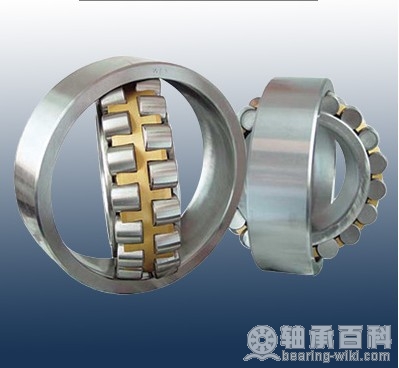

圆柱孔调心滚子轴承

调心滚子轴承可分为以下几种类型：
1、圆柱孔调心滚子轴承
2、圆锥孔调心滚子轴承
3、振动筛用调心滚子轴承
4、剖分式调心滚子轴承

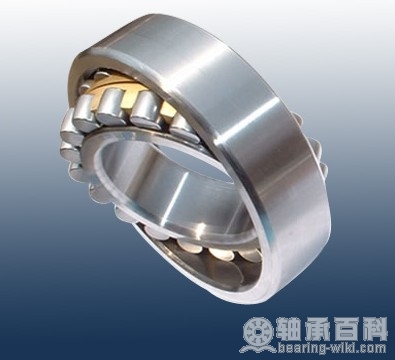

圆柱孔调心滚子轴承

根据内圈有无挡边及采用的保持架不同，可分为CA型和C型两种。CA型调心滚子轴承内圈两端有两个小挡边，中间无挡边，保持架为双爪一体结构实体保持架，材料一般为铜或碳钢，该结构轴承大型、特大型轴承中用得较多；C型调心滚子轴承内圈不带大、小挡边，滚子“自引导”，中间为活动中挡圈，保持架为钢板冲压保持架，该结构轴承的滚子长度增加，额定载荷提高，而且还具有较高的极限转速和较低的摩擦损耗。

圆锥孔调心滚子轴承

具有圆柱孔调心滚子轴承的特点，但内孔为圆锥孔，常规锥度为1:12，其型号为轴承基本型号后加K；但240及241系列轴承的锥度为1：30，其型号为轴承基本型号后加K30。圆锥孔轴承可通过螺母直接装在锥形轴颈上，也可通过采用紧定套或推卸套固定在圆柱形轴上。

振动筛用调心滚子轴承

新型抗振动调心滚子轴承，是ZWZ为振动机械类主机专门研制开发的一种新结构轴承，也适用于一般机械设备上。其性能：承载能力高、耐冲击、抗振动、摩擦小、温升低、使用寿命长。采用基本型的外形尺寸，内圈带有固定中挡边，能够承受轴向力；保持架采用特殊结构型式，内、外径双向引导，控制引导间隙及保持架与内、外圈的窜动量，能够防振及减振。振动筛用调心滚子轴承用后置代号VB标志。

剖分式调心滚子轴承

该种轴承主要使用于难以接触的轴承位置，或使用非分离式轴承的情况下，以及需要大量时间和人力进行维护或更换并导致昂贵的停机成本等的应用中。例如曲轴或长轴。可根据用户需求提供不同设计的剖分式调心滚子轴承。为满足安装要求，该种轴承通常采用剖分式内、外圈，宽内圈两面带卡紧圈，可较好地起到成套及配合作用。剖分式调心滚子轴承用后置代号D标志

圆柱孔调心滚子轴承主要用途：造纸机械、减速装置、铁路车辆车轴、轧钢机齿轮箱座、轧钢机辊道子、破碎机、振动筛、印刷机械、木工机械、各类产业用减速机、立式带座调心轴承。

圆柱孔调心滚子轴承具体分类及型号对照:
1、圆柱孔调心滚子轴承（20000 CC型）
2、圆锥孔调心滚子轴承（20000 CCK型）
3、圆柱孔调心滚子轴承（20000 CC/W33型）
4、圆锥孔调心滚子轴承（20000 CCK/W33）
5、装在紧定套上的圆柱孔调心滚子轴承 （20000 CCK+H0000型）
6、装在紧定套上的圆柱孔调心滚子轴承 （20000 CCK/W33+H0000型）
