简单更换振动电机轴承

振动筛配用的振动电机主要又两种,立式振动电机主要应用在旋振筛上,卧式振动电机可以应用在各种振动筛分设备上,而振动电机是振动筛最主要的激振源,其重要地位可想而知。振动电机选用重型轴承,均可承载一定的轴向负荷,不论安装方向如何,轴承寿命不受轴向负荷力的影响。

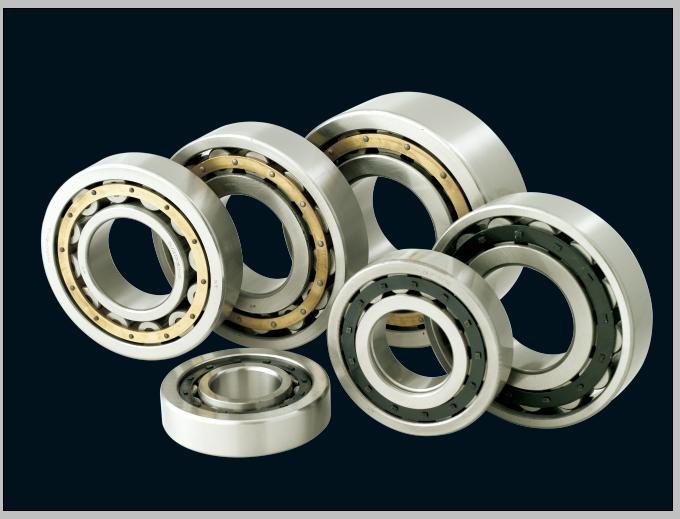

电机轴承
电机轴承

1.折卸轴承
(1)拆下振动电机两端的防护罩(立式振动电机无防护罩),记录偏心块工作时的激振力百分值,以便在安装时恢复原工作状态;
(2)将两轴端的轴用挡圈去掉;
(3)旋松外偏心块紧固螺栓,卸下外偏心块,有轴键者卸下轴键。旋松内偏心块紧固螺栓,卸下内偏心块;
(4)卸下轴承座压紧螺栓,用合适的螺栓拧入轴承座拆卸螺孔,将轴承座从机壳内顶出;
(5)将轴承压盖从轴承座上卸下,把轴承从轴承座内压出或用合适的螺栓顶出;
(6)如轴承为内外套可分离的圆柱滚子轴承,应将轴承内套从轴上取下,并放入原配轴承外套中;
(7)彻底清洗各部件油污。
2.安装轴承
振动电机更换新轴承时,必须使用与原型号相同的轴承。
(1)轴承用煤油洗净,压入轴承座,向轴承外圈的滚柱处填充壳牌三号锂基脂至三分之二满,用净手涂抹均匀,装上轴承压盖,用加涂螺栓防松胶的紧固螺栓压紧轴承压盖;
(2)轴承为内外套可分离的圆柱滚子轴承,应将轴承内套装于转轴上并到位;
(3)将轴承座装于机壳上,如有润滑脂注油孔,必须对准位置。用加涂螺栓防松胶的紧固螺栓压紧轴承座;
(4)内外偏心块装于转轴上并到位,有轴键者应将轴键装入键槽内再装外偏心块,将轴用挡圈装于转轴上;
(5)紧固定偏心块紧固螺栓,转动可调偏心块,使其到达卸下前的角度位置并拧紧其紧固螺栓。以上组装完成后,转轴应有一定的轴向串动;
(6)上振动电机两端的防护罩,用螺钉紧固。
