安装圆锥滚子轴承的尺寸要求
知识介绍编辑本段
图 1圆锥滚子轴承的安装与尺寸有很大关系，圆锥滚子轴承的保持架需凸出套圈侧面。在设计轴和外壳时，务请充分注意。

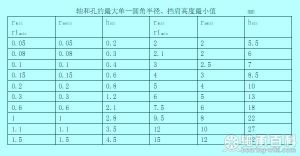

1. 轴和孔的挡户高度h min ,最大单一圆角半径r asmin ,见图1
2. 安装尺寸计算 轴或孔挡肩高度要比轴承倒角最大允许尺寸大, 并与轴承端面平坦部分接触。轴和孔的圆角半径r asmin要比轴承倒角最小允许尺寸小,以免影响安装.一般采用图 1所示轴和孔挡肩高 度h min ,最大单一圆角半径r asmin 。
为减少应力集中,增加轴的强度,要求轴和孔的圆角半径比轴承倒角尺寸大时,无法得到充 分的接触面积,此时要在轴或孔的挡肩与轴承间采用垫圈。
滚动轴承的安装尺寸,是一个与轴承内部设计有关的连接尺寸.对圆锥滚子轴承而言,安装 :安装尺寸 尺寸Da,Db,da,db主要取决内,外圈的实际端面宽度,倒角尺寸r asmin 和r 1smin . Sa,Sb主要取决保持架凸出套圈端面的凸出量。
2. 安装尺寸计算 轴或孔挡肩高度要比轴承倒角最大允许尺寸大, 并与轴承端面平坦部分接触。轴和孔的圆角半径r asmin要比轴承倒角最小允许尺寸小,以免影响安装.一般采用图 1所示轴和孔挡肩高 度h min ,最大单一圆角半径r asmin 。
为减少应力集中,增加轴的强度,要求轴和孔的圆角半径比轴承倒角尺寸大时,无法得到充 分的接触面积,此时要在轴或孔的挡肩与轴承间采用垫圈。
滚动轴承的安装尺寸,是一个与轴承内部设计有关的连接尺寸.对圆锥滚子轴承而言,安装 :安装尺寸 尺寸Da,Db,da,db主要取决内,外圈的实际端面宽度,倒角尺寸r asmin 和r 1smin . Sa,Sb主要取决保持架凸出套圈端面的凸出量。
另外，轴向载荷大的情况下，需要足以支持内圈挡边部分的轴肩尺寸和强度。
容许倾斜角
圆锥滚子轴承的允许倾斜角，大约为0.0009弧度(3')
