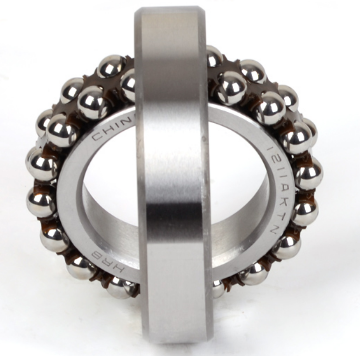

调心球轴承

二条滚道的内圈和滚道为球面的外圈之间，装配有圆球状滚珠的轴承。外圈滚道面的曲率中心与轴承中心一致，所以具有与自动调心球轴承同样的调心功能。在轴、外壳出现挠曲时，可以自动调整，不增加轴承负担。调心滚子轴承可以承受径向负荷及二个方向的轴向负荷。径向负荷能力大，适用于有重负荷、冲击负荷的情况。内圈内径是锥孔的轴承，可直接安装。或使用紧定套、拆卸筒安装在圆柱轴上。保持架使用钢板冲压保持架、聚酰胺成形保持架及铜合金车制保持架。

调心球轴承

调心球作用调心球轴承有圆柱孔和圆锥孔两种结构，保持架的材质有钢板、合成树脂等。其特点是外圈滚道呈球面形，具有自动调心性，可以补偿不同心度和轴挠度调心球轴承造成的误差，但其内、外圈相对倾斜度不得超过3度。

可承受较大的径向载荷，同时也能承受一定的轴向载荷。该类轴承外圈滚道是球面形，故具有调心性能，当轴受力弯曲或倾斜而使内圈中心线与外圈中心线相对倾斜不超过1°～2.5°时，轴承仍能工作。
调心球轴承内孔有圆柱形和圆锥形两种。圆锥形内孔的锥度为1：1 2或1：30。为了加强轴承的润滑性能，在轴承外圈上加工环形油槽和三个油孔。

其主要用于承受径向负荷，在承受径向负荷的同时，也可承受少量的轴向负荷，但一般不能承受纯轴向负荷，其极限转速较深沟球轴承低。该类轴承多用于在负荷作用下易发生弯曲的双支承轴上，以及双承座孔不能保证严格同轴度的部件里，但内圈中心线与外圈中心线的相对倾斜度不得超过3度。

调心球轴承有两列钢球，内圈有两条滚道，外圈滚道为内球面形，具有自动调心的性能。可以自动补偿由于轴的挠曲和壳体变形产生的同轴度误差，适用于支承座孔不能保证严格同轴度的部分中。该种轴承主要承受径向载荷，在承受径向载荷的同时，亦可承受少量的轴向载荷，通常不用于承受纯轴向载荷，如承受纯向载荷，只有一列钢球受力。
具体分类及型号对照：
1、圆柱孔调心球轴承（10000型）;
2、圆锥孔调心球轴承（10000 K型）;
3、带紧定套的调心球轴承（10000 K+H10000型）
注：调心球轴承有圆柱孔、圆锥孔（10000 K型）两种，主要承受径向载荷，同时可承受较小轴向载荷轴（外壳）的轴向位移限制在游隙限度内，具有自动调心性能，允许内、外围相对倾斜不大于-.的条件下正常工作，适用于支承座孔不能严格保证同轴度的部件中.
3、带紧定套的调心球轴承（10000 K+H10000型）
注：同上 该轴承主要用于无肩的光轴上，装拆方便，用紧定套可调整径向游隙.

微型系列：10x、12x、13x
通用系列：12xx、13xx、22xx、23xx

调心球轴承适用于承受重载荷与冲击载荷、精密仪表、低噪音电机、汽车、摩托车、冶金、轧机、矿山、石油、造纸、水泥、榨糖等行业及一般机械等。
